Penki kulkos taškai:
Didelė srovė:Palaiko iki 30A perjungimo srovės, tinkamos reikalauti PCB programų.
Kompaktiškas miniatiūrinis dizainas:Mažas dydis užtikrina lengvą integraciją tankiai apgyvendintame PCB ir erdvėje - ribotoje aplinkoje.
Patikimas našumas:Skirta nuosekliam ir patvariam veikimui su vardinėmis ritės įtampomis, įskaitant 12 V parinktis.
Universalus taikymas:Idealiai tinka automobilių, pramoninei kontrolei ir vartotojui skirtai elektronikai, kai reikalingas aukštos srovės relės perjungimas.
Lengvas PCB tvirtinimas:Standartinis PIN išdėstymas, skirtas sklandžiai lituoti ir suderinti su įvairiais PCB konstrukcijomis.
Produkto parametras (specifikacija)
|
Kontaktiniai reitingai |
|
|
Kontaktiniai reitingai |
1H, 1D, 1Z |
|
Kontaktinis pasipriešinimas |
100Ω (esant 1A 6VDC) |
|
Kontaktinė medžiaga |
Sidabrinis lydinys |
|
Kontaktinis pajėgumas |
30A 240VAC/28VDC |
|
Specifikacija |
|
|
Atsparumas izoliacijai |
100mΩ . 500 vdc |
|
Dieletrinis stiprumas |
BCC 1500V 1 min |
|
BOC 1500V 1 min |
|
|
Eksploatuoti laiką |
15ms/10ms |
|
Terminalo tipas |
PCB |
|
Ritės reitingai |
|
|
Normalinės ritės galia |
0.95W |
Produkto funkcija ir taikymas
Puikus pasirodymas
√ Keli stiliai ir formos, pateikdami konkrečią išsamią informaciją pritaikytoms paslaugoms
√ 30A ir 40A kontaktų perjungimo galimybė yra skirta nustebinti klientų poreikius
√ Įdiegta galia yra 0,9W, relė turi ilgesnį aptarnavimo tarnavimo laiką šioje galioje
√ PCB kietos lentos dizainas ilgesniam gyvenimo laikotarpiui
Gamybos informacija
|
Ritės versijos |
||||
|
Nominali įtampa VDC |
Ritės atsparumas esant 20 laipsnių ± 10% (ω) |
Maksimali valdo įtampą (VDC) |
Min Atleidimo įtampa (VDC) |
Maksimali taikoma įtampa (VDC) |
|
0.9W |
||||
|
3 |
28 |
3.75 |
0.5 |
6.5 |
|
6 |
40 |
4.50 |
0.6 |
7.8 |
|
9 |
90 |
6.75 |
0.9 |
11.7 |
|
12 |
160 |
9.00 |
1.2 |
15.6 |
|
24 |
640 |
18.00 |
2.4 |
31.2 |
|
48 |
2560 |
36.00 |
4.8 |
62.4 |
|
110 |
133450 |
82.50 |
11.0 |
143.0 |
Išsamus aprašymas:

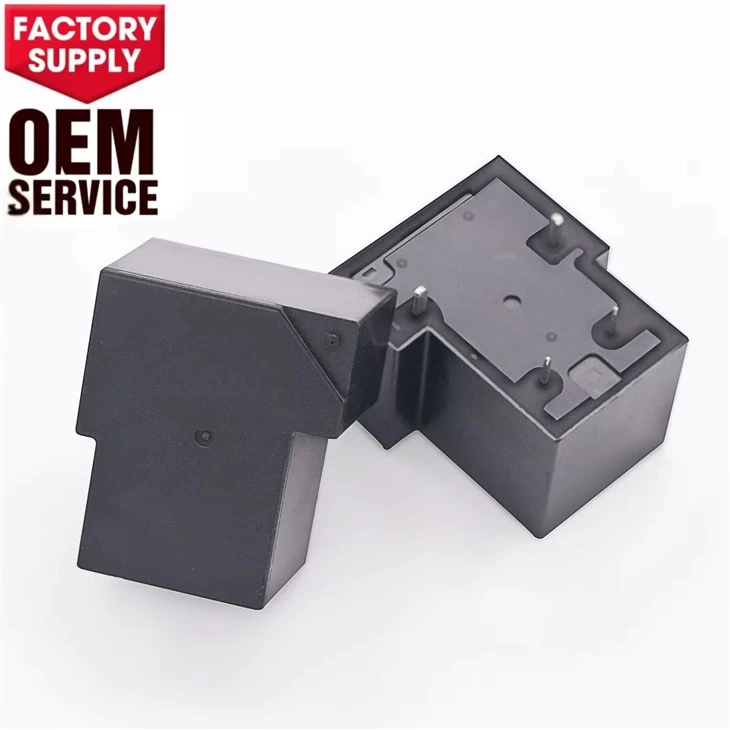

- Mūsų „Mini 30A PCB“ relė sujungia miniatiūrinį pėdsaką su tvirtu našumu, todėl tai yra idealus sprendimas aukštai dabartinėms programoms spausdintoms grandinėms. Ši relė patikimai keičiasi iki 30 amperų, tenkinančių automobilių, pramoninės automatizavimo ir elektroninių valdymo sistemų poreikius. Kompaktiškas dizainas, jis optimizuoja PCB erdvę nepakenkiant elektros pajėgumui ar ilgaamžiškumui. Relė yra su ritės įtampomis, tokiomis kaip 12 V, užtikrinant suderinamumą su įprastomis valdymo sistemomis.
- Pagaminta litavimo PCB montavimui, „Mini 30A PCB“ relė garantuoja stabilią mechaninę fiksaciją ir puikų elektros jungtį. Aukštos - kokybiškos medžiagos ir tiksli gamyba suteikia ilgą tarnavimo laiką ir atsparumą mechaniniam ir elektriniam nusidėvėjimui. Palyginti su didelių gabaritų senų relių, ši miniatiūrinė relė siūlo modernų sprendimą su miniatiūrizavimu, aukšta srovės tvarkymu ir patikimumu.
- Nesvarbu, ar jums reikia miniatiūrinės relės varikliams, solenoidams, šildytuvams ar maitinimo grandinėms, ši „Mini 30A PCB“ relė yra skirta užtikrinti patikimą našumą įvairiose reikalaujančiose aplinkose. Galima padėti integruoti ir patikrinti specifikacijas ir duomenų lapus. Tiems, kurie siekia kompaktiškų, patikimų ir aukštų - talpos PCB relių, šis produktas išsiskiria kaip geriausias pasirinkimas.
